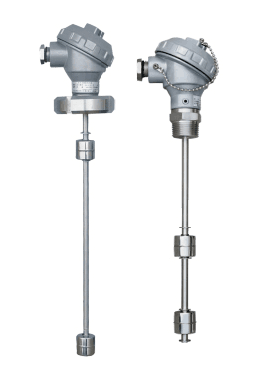

    连杆浮球液位开关

    连杆浮球液位开关
    产品名称:连杆浮球液位开关
    所属类别:连杆浮球液位开关
    产品人气:2114
    更新日期:2023-12-18 11:53:09
    询价

    产品介绍

       LS-FQ系列连杆浮球液位开关是一种结构简单,使用安装方便的液位控制器。它没有复杂的电路,不会受到干扰,使用磁簧开关不

    需要提供电源即可工作且接点寿命为100万次,有PP、PTFE、SUS304、SUS316L等多种材质供选择,可以满足在大部分环境下的液体测

    量。典型的应用有造船工业、发电、石化、食品工业、水处理、油压机械等。


    工作原理

      LS-FQ系列连杆浮球液位开关是在一个密闭的不锈钢或者塑胶管内,固定一个或者多个磁簧开关,然后将一个或者多个中空且内

    部有环型磁铁的浮球,利用固定环将浮球固定在管上与磁管开关相关的位置,使浮球在一定的范围内上下浮动。利用浮球内磁铁去

    吸引磁簧开关的接点,产品断开与导通的动作去控制液位。




    技术特点

    1. 可作多点控制,控制开关位置可以随客户订制;

    2. 所有的开关出线在同一接线盒,便于接线布线;

    3. 接线盒的防护等级皆在IP65以上;

    4. 磁簧开关与导线完全和液体隔离,因此在温度高、压力大的设备上亦可安全使用。


    技术参数



    产品型号

    LS-FQ10

    接点形态

    SPDT/SPST

    测量长度(mm)

    1000

    2000

    3000

    4000

    6000

    测量杆径(mm)

    Φ8

    Φ12.7

    Φ14

    Φ16

    Φ22

    最大测量点数/功率

    SPDT

    2组/5W

    4组/10W

    4组/10W

    4组/10W

    4组/10W

    SPST

    4组/30W

    6组/30W

    6组/30W

    6组/30W

    6组/30W

    接液材质

    SUS304/SUS316L

    工作压力

    -0.1MPa~2.5MPa

    工作温度

    -20~200℃

    接续规格

    螺纹:1"~3";法兰:1"~6"(可定制)

    接线盒材质

    铝合金烤漆

    防护等级

    IP65





    产品型号

    LS-FQ11(直接出线)

    接点形态

    SPDT/SPST

    测量长度(mm)

    1000

    2000

    3000

    4000

    6000

    测量杆径(mm)

    Φ8

    Φ12.7

    Φ14

    Φ16

    Φ22

    最大测量点数/功率

    SPDT

    2组/5W

    4组/10W

    4组/10W

    4组/10W

    4组/10W

    SPST

    4组/30W

    6组/30W

    6组/30W

    6组/30W

    6组/30W

    接液材质

    SUS304/SUS316L

    工作压力

    -0.1MPa~2.5MPa

    工作温度

    -20~200℃

    接续规格

    螺纹:1"~3";法兰:1"~6"(可定制)

    接线盒材质

    SUS304/SUS316L

    出线长度(mm)

    2000(可定制)

    防护等级

    IP65





    产品型号

    LS-FQ18

    接点形态

    SPDT/SPST

    测量长度(mm)

    1000

    2000

    3000

    4000

    6000

    测量杆径(mm)

    Φ8

    Φ12.7

    Φ14

    Φ16

    Φ22

    最大测量点数/功率

    SPDT

    2组/5W

    2组/10W

    2组/10W

    2组/10W

    2组/10W

    SPST

    3组/30W

    3组/30W

    3组/30W

    3组/30W

    3组/30W

    接液材质

    SUS304/SUS316L

    工作压力

    -0.1MPa~2.5MPa

    工作温度

    -20~200℃

    接续规格

    螺纹:1"~3";法兰:1"~6"(可定制)

    接线盒材质

    铝合金烤漆

    防护等级

    IP65







    产品型号

    LS-FQ30

    接点形态

    SPDT/SPST

    测量长度(mm)

    3000

    4000

    6000

    测量杆径(mm)

    Φ16

    Φ20

    Φ25

    最大测量点数/功率

    SPDT

    4组/10W

    4组/10W

    4组/10W

    SPST

    6组/30W

    6组/30W

    6组/30W

    接液材质

    PP

    PTFE

    工作压力

    -0.1MPa~0.5MPa

    -0.1MPa~1MPa

    工作温度

    -20~80℃

    -20~200℃

    接续规格

    法兰:2"~6"(可定制)

    接线盒材质

    铝合金烤漆/ABS

    防护等级

    IP65





    产品型号

    LS-FQ710

    接点形态

    SPDT/SPST

    测量长度(mm)

    1000

    2000

    3000

    4000

    6000

    测量杆径(mm)

    Φ8

    Φ12.7

    Φ14

    Φ16

    Φ22

    最大测量点数/功率

    SPDT

    2组/5W

    4组/10W

    4组/10W

    4组/10W

    4组/10W

    SPST

    4组/30W

    6组/30W

    6组/30W

    6组/30W

    6组/30W

    接液材质

    SUS304/SUS316L

    工作压力

    -0.1MPa~2.5MPa

    工作温度

    -20~200℃

    接续规格

    螺纹:1"~3";法兰:1"~6"(可定制)

    接线盒材质

    铝合金烤漆

    防护等级

    IP65

    防爆等级

    Exd II CT6





    产品型号

    LS-FQ730

    接点形态

    SPDT/SPST

    测量长度(mm)

    3000

    4000

    6000

    测量杆径(mm)

    Φ16

    Φ20

    Φ25

    最大测量点数/功率

    SPDT

    4组/10W

    4组/10W

    4组/10W

    SPST

    6组/30W

    6组/30W

    6组/30W

    接液材质

    PP

    PTFE

    工作压力

    -0.1MPa~0.5MPa

    -0.1MPa~1MPa

    工作温度

    -20~80℃

    -20~200℃

    接续规格

    法兰:2"~6"(可定制)

    接线盒材质

    铝合金烤漆

    防护等级

    IP65

    防爆等级

    Exd II CT6





    产品型号

    LS-FQ-

    接点形态

    SPDT/SPST

    测量长度(mm)

    1000

    2000

    测量杆径(mm)

    Φ8

    Φ12.7

    最大测量点数/功率

    SPDT

    2组/5W

    4组/10W

    SPST

    4组/30W

    6组/30W

    接液材质

    SUS304/SUS316L

    工作压力

    -0.1MPa~2.5MPa

    工作温度

    -20~200℃

    接续规格

    螺纹:1"~3";法兰:1"~6"(可定制)

    接线盒材质

    ——

    防护等级

    IP67







    结构形式









    安装图





















    选型时应考虑开孔尺寸应大于浮球尺寸;

    ❷安装时应远离入水口,波动大的液体应加放波管;

    ❸被测液体有结晶、固体杂质、着磁粉末禁止选用此类浮球液位计;

    ❹有搅拌的工况应慎用此款产品;
