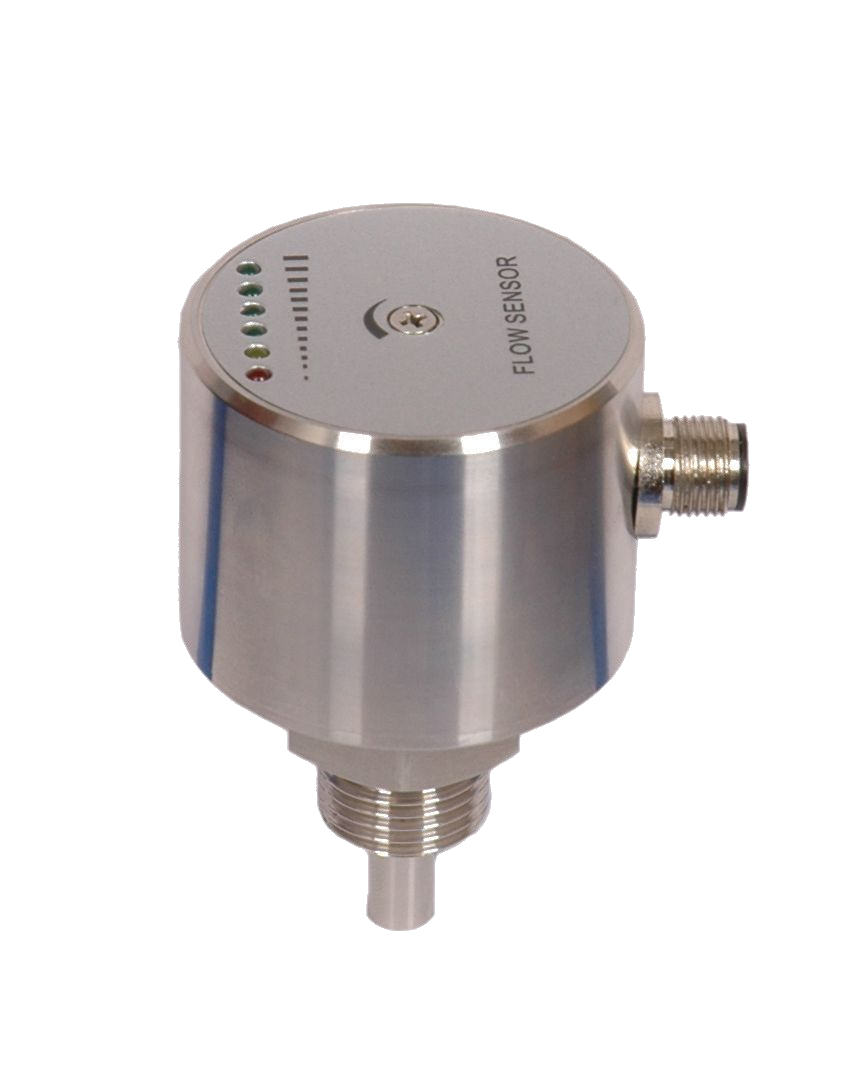

电子式流量开关
原理
基于热式原理,在封闭的探头内包含两个电阻,其中一个被加热作为探测电阻,
另一个未被加热作为基准电阻,当介质流动时,加热电阻上的热量被带走.电阻值被改变.两
个电阻差值被用作判断流速的依据.
特点 无活动部件,免维护,安装方便,一种型号适用多种管径要求.开关量连续可调, 极低的压
力损失,结构紧凑.LED显示流动趋势及开关状态。
应用 气液两用型，可用于气动和液压系统，可用于循环水、切削液及润滑油的 断流监
测，以及泵的空转保护。
技术参数
△设定范围: 1…150cm/s( 水），3…300cm/s（油）
△信号输出: PNP，NPN，继电器， 常开＋常闭 (SPDT)PNP输出
△供电： 24V±20%DC / 220VAC
△接通电流： 最大400 mA（PNP或NPN型）
最大1A@48V ac/dc （继电器型）
△空载电流： 最大80mA
△流量指示： LED排 （6个）
△设定方式： 电位器设定NPN输出
△耐压范围: 100bar
△介质温度变化: ≤4℃/s
△响应时间： 1--13s，典型值2s
△初始化时间: 约8s
△电气保护: 反相，短路，过载保护
△防护等级: IP67
△介质温度： -20--80℃
△环境温度： -20--80℃
继电器输出 △储存温度： -20--100℃
△接线方式： M12接插件
△材质: 探头： 不锈钢外壳： 不锈钢
△重量： 约0.4kg
尺寸图
 |
将流量开关装好，使介质以需要监测的流速流动，调整电位计,
使第一个绿色LED恰好变亮。此后当流速低于当前值时，开关就释放。 若要使开关点比当前
流速小，可调整电位计使绿色LED多亮一些。
安装
 |
 |
当垂直安装时，应装在由下至上流动的管段上， 当水平安装时，探头应避开空气和沉淀物，
选型表 | ||||||||
FCS150 | - | G12 | H | G | P | R | C | 详述 |
FCS150 | - |
|
|
|
|
|
| RCS150系列 电子式流量开关（传感器） |
|
| G12 |
|
|
|
|
| 接口螺纹G1/2 |
|
| G14 |
|
|
|
|
| 接口螺纹G1/4 |
|
|
| H |
|
|
|
| 接口螺纹 外螺纹 |
|
|
|
| G / D |
|
|
| 直流24V±20%供电/交流220V供电 |
|
|
|
|
| P |
|
| PNP输出 |
|
|
|
|
| N |
|
| NPN输出 |
|
|
|
|
| C |
|
| 继电器输出 |
|
|
|
|
|
| R |
| 常开＋常闭输出(SPDT) |
|
|
|
|
|
|
| C | 接插件式 |
|
|
|
|
|
|
| Z | 直接附线 |
 |
 |
注：继电器型需5芯线输出
