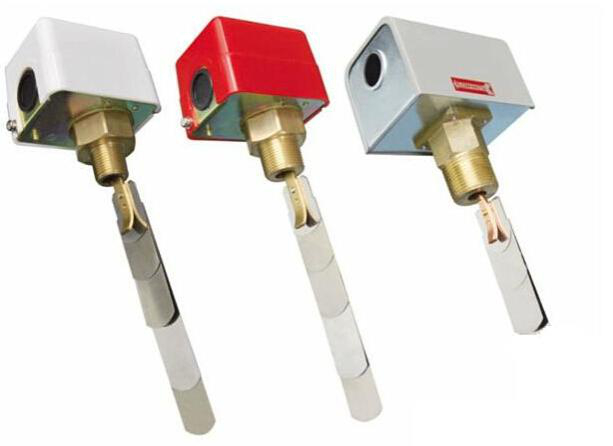

    叶片式流量开关

    叶片式流量开关
    产品名称:叶片式流量开关
    所属类别:叶片式流动开关
    产品人气:2000
    更新日期:2023-12-18 11:53:17
    询价

    产品介绍

      LSK系列水流开关具有SPDT 输出,性能优异,高精度可靠性。当液体流量达到一定速率时,可以不到额定点、其中一个回路关闭,另一个

    回路打开。产品外壳采用密封式结构,内部构件全部采用不绣钢耐腐蚀材料,最大限度的保护产品在各种环境下正常工作。


    工作原理

      流速超过设定值时,流体推动桨片,通过流量开关内的机械装置带动顶部的微动开关,其单刀

    双掷开关触点(SPDT)可使一个回路导通,而同时切断另外一个回路.该流量开关通常使用在需要

    锁作用或"断流"保护的场所。可调整桨片的数量及修整桨片长度,以适应不同管径及流速的需求。


    产品特点

    外壳防护等级:IP54

    输出形式:微动开关

    SPDT输出触点寿命:10 万次

    使用介质温度范围:-10 ~ 105 ℃

    工作介质:空气、水和油

    微动开关参数:5A(max.)、250V(AC/DC)

    最大承压:15bar

    材质:壳体为黄铜或不锈钢,挡板为不锈钢


    主要技术指标

    1.流量开关仅用于 0℃以上的液体介质,可用于高盐的液体非划为危险的液体。

    2.LSK流量开关可安装在户外,可以水平或垂直安装在管路中。

    3.LSK流量开关仅用于操作控制,根据不同的流量要求,可通过调节螺丝进行调节。注:流量开关不能遭

    水击,如在流量开关下游装有快速闭合阀,必须使用节流器。
















    出厂设定(N)

    气 密 试 验

    压 力





    型号

    接口尺寸



    流向片数量





    (Mpa)







    备注





    切断 min

    接通 Max

















































    Max

    min

























































    LSK-10

    G3/8"-19 牙

    固定浆片一张

    0.5

    1.5

    1.6

    1.0





    原铜阀体

























    LSK-15

    G1/2"-14 牙

    固定浆片一张

    0.5

    1.5

    1.6

    1.0





    原铜阀体

























    LSK-20

    G3/4"-14 牙

    固定浆片一张

    0.5

    1.5

    1.6

    1.0





    原铜阀体



























    LSK-25

    G1"-11 牙



    固定浆片一张

    0.5

    1.5

    1.6

    1.0





    原铜阀体
