    金属管浮子流量计

    金属管浮子流量计

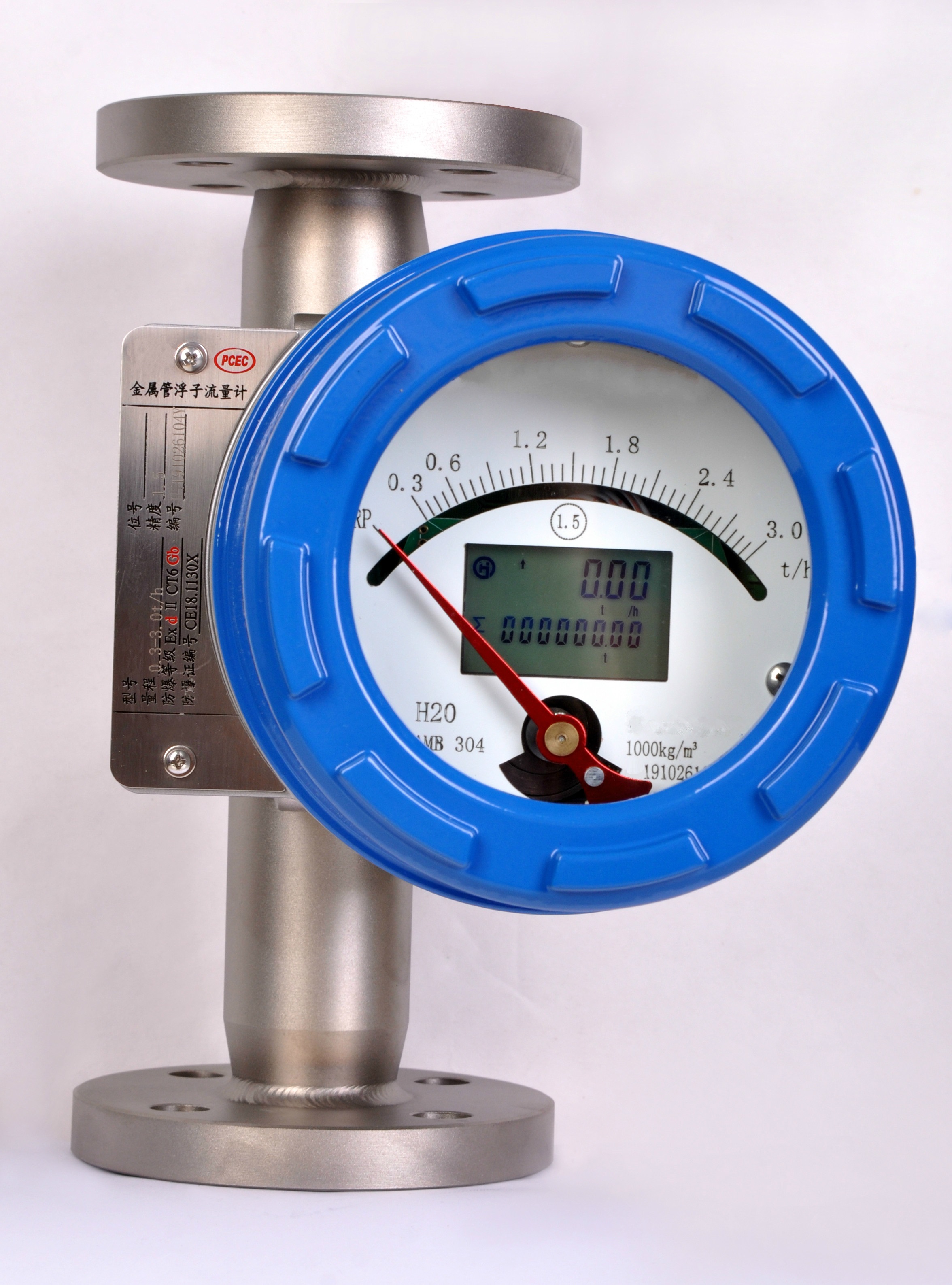

    产品名称:金属管浮子流量计
    所属类别:金属管浮子流量计
    产品人气:2436
    更新日期:2023-12-18 11:53:18
    询价

    产品介绍

      金属管浮子流量计(金属管转子流量计)是工业自动化过程控制中常用的一种变面积流量测量仪表。它具有体积小,检测范围大,使用方便等特点,它可

    用来测量液体、气体以及蒸汽的流量,特别适宜低流速小流量的测量。多年来,金属管浮子流量计以其优良性能和可靠性,以及较好的性能价格比,在石化、

    钢铁、电力、冶金、轻工、食品、制药、水处理等行业得到了广泛的应用。本手册面向专业技术人员,适用于金属管浮子流量计的设计选型,也可用于最终用

    户在使用时的参考。手册分别介绍了金属管浮子流量计的工作原理、功能特点、技术参数、仪表类型及外形、流量计算、接线方法和安装、维护等。

    本手册只针对金属管浮子流量计的设计选型和使用,同时厂家保留某些技术参数改进而不预先通知的权利。


    测量原理

      金属管浮子流量计主要由两大部分组成:传感器和指示器。传感器主要由连接法兰、测量锥管、浮子和上下导向器组成;指示器主要由壳体、磁传动系统、刻度

    盘和电远传系统组成。在垂直的锥形测量管内,有一可上下移动的测量部件—浮子(图 1),当流体自下而上通过锥形管时,浮子受到流体的作用力,沿锥形管向

    上移动。当流体的流量增大时,浮子的位移量增大;反之,流体的流量减少时,浮子的位移量变小。也就是说,流体流量的大小,决定了浮子在测量管中的位置,从

    而决定了浮子和锥形管之间环形面积的大小。当流体的流量保持在一个恒定的流量Q时,浮子也处于一动平衡状态,停留在锥形管中的一位置h,此时,浮子和锥形

    管之间的环形面积保持恒定。浮子受到三个力的作用:浮子的重力G,浮子受到的浮力F,浮子受到流体的作用力 P,这三个力 达到平衡。根据流体动力学的柏努

    力方程、力平衡原理和流体连续性定律,可以计算出此时通过环形面积的瞬时流体流量,所以,金属管浮子流量计是采用可变面积测量流量的原理。在浮子的内部,

    镶嵌一高性能永久磁体,当浮子处于平衡位置时,在浮子周围形成一均匀而稳定的磁场。在锥形管的外面,安装一磁传感器,这样,就能将测量管内浮子的直线位移

    通过非接触形式传递到指示器中,通过检测和处理后, 最终显示在指示器刻度盘上或输出相应的标准 4 ~ 20mA 电流信号。


    功能特点

    ◆ 适用于小口径和低流速介质流量测量

    ◆ 工作可靠,维护量小,寿命长

    ◆ 对于直管段要求不高

    ◆ 较宽的量程比 10:1

    ◆ 双行液晶显示,现场瞬时/累积流量显示

    ◆ 指示器上有键盘,操作设置方便

    ◆ 全金属结构,适用高温、高压和强腐蚀性介质

    ◆ 非接触磁耦合传动

    ◆ 可用于易燃、易爆危险场合

    ◆ 可选直流电源或电池供电方式

    ◆ 带有数据恢复,数据备份及掉电保护功能

    ◆ 多参数标定功能


    技术参数

    ▲ 流量计口径 DN15,DN25,DN50,DN80,DN100,DN150(其它口径请与制造商协商)

    流量范围 液体:1.0~150000l/h 气体:0.05~3000m3/h(流量范围详见11页流量表)

    ▲ 量程比 10∶1,20∶1(特殊)

    ▲ 精度 1.5 级,1.0 级(特殊)

    ▲ 压力等级 DN15、DN25、DN50:4.0MPa(最大 20MPa) DN80、DN100、DN150:1.6MPa(最大:DN80:10MPa;DN100:6.4MPa;DN150:4.0MPa)

    介质温度

    标准:-30℃~+120℃,高温:120℃~350℃

    供电电源

    24VDC(12~36VDC),220VAC

    输出信号

    4~20mADC(二线制),可附加 HART 协议

    输出负载

    500Ω(24V 供电时)

    环境温度

    就地型:-40℃~120℃ 远传型:-30℃~60℃

    存储条件

    温度:-40℃~85℃ 湿度:≤ 85%

    连接方式

    法兰连接,法兰标准:GB/T9119-2000,用户可指定(其它连接方式可与制造商协商)

    电缆接口

    M20×1.5,1/2 NPT

    外壳防护

    IP65

    防爆标志

    本安型:Ex ia IICT6,隔爆型:Ex d IICT6

    压力损失

    详见流量表

    介质粘度

    DN15:η<5mPa.s DN25:η <250mPa.s DN50~DN150:η<300mPa.s

    接液材质

    R1:304,1Cr18Ni9Ti; R0:316,0Cr18Ni12Mo2Ti;





    RL:316L,00Cr17Ni14Mo2Ti; Ti:钛合金; RP:聚四氟乙烯内衬
