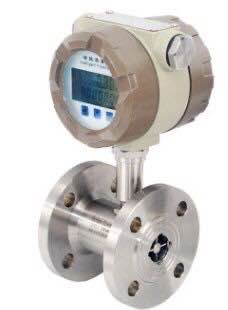

    涡轮流量计

    涡轮流量计
    产品名称:涡轮流量计
    所属类别:涡轮流量计
    产品人气:2037
    更新日期:2023-12-18 11:53:19
    询价

    产品介绍

      LWGY系列涡轮流量传感器(以下简称传感器)基于力矩平衡原理,属于速度式流量仪表。传感器具有结构简单、轻巧、精度高、重复性好、反应灵敏,安

    维护使用方便等特点,广泛用于石油、化工、冶金、供水、造纸等行业,是流量计量和节能的理想仪表。传感器与显示仪表配套使用,适用于测量封闭管道

    中与不锈钢1Cr18Ni9Ti、2Cr13及刚玉Al2O3、硬质合金不起腐蚀作用,且无纤维、颗粒等杂质的液体。若与具有特殊功能的显示仪表配套,还可以进行定量

    制、超量报警等。选用本产品的防爆型式(ExmIIT6),可在有爆炸危险的环境中使用。

      传感器适用于在工作温度下粘度小于5×10-6m2/s的介质,对于粘度大于5×10-6m2/s的液体,要对传感器进行实液标定后使用。如用户需用特殊形式的传感

    器,可协商订货,需防爆型传感器时,在订货中加以说明。



    LWGY基本型涡轮流量传感器

    1.结构特征与工作原理

    (1)结构特征

    传感器为硬质合金轴承止推式,不仅保证精度,耐磨性能提高,而且具有结构简单、牢固

    以及拆装方便等特点。

    (2)工作原理

    流体流经传感器壳体,由于叶轮的叶片与流向有一定的角度,流体的冲力使叶片具有转动

    力矩,克服摩擦力矩和流体阻力之后叶片旋转,在力矩平衡后转速稳定,在一定的条件下,

    转速与流速成正比,由于叶片有导磁性,它处于信号检测器(由永久磁钢和线圈组成)的磁

    场中,旋转的叶片切割磁力线,周期性的改变着线圈的磁通量,从而使线圈两端感应出电脉

    冲信号,此信号经过放大器的放大整形,形成有一定幅度的连续的矩形脉冲波,可远传至显

    示仪表,显示出流体的瞬时流量或总量。在一定的流量范围内,脉冲频率f与流经传感器的流

    体的瞬时流量Q成正比,流量方程为:

    式中:

    f——脉冲频率[Hz]

    k——传感器的仪表系数[1/m3],由校验单给出。若以[1/L]

    为单位

    Q——流体的瞬时流量(工作状态下)[m3/h]

    3600——换算系数

    每台传感器的仪表系数由制造厂填写在检定证书中,k值设入配套的显示仪表中,便可显示

    出瞬时流量和累积总量。

    2.基本参数与技术性能

    (一)基本参数:见表一



    表一



    LWGY□

    □□□

    说           明

    LWGY









    基本型,+5-24DCV供电,

    LWGB









    4~20mA两线制电流输出,远传変送型

    LWY









    电池供电现场显示型

    LWYC









    现场显示/4~20mA 两线制电流输出

    4







    4mm,普通涡轮流量范围0.04~0.25m3/h



    6







    6mm,普通涡轮流量范围0.1~0.6m3/h



    10







    10mm,普通涡轮流量范围0.2~1.2m3/h



    12







    12mm,普通涡轮流量范围0.2~2m3/h



    15







    15mm,普通涡轮流量范围0.6~6m3/h



    20







    20mm,普通涡轮流量范围0.7~7m3/h



    25







    25mm,普通涡轮流量范围1~10m3/h



    32







    32mm,普通涡轮流量范围1.5~15m3/h



    40







    40mm,普通涡轮流量范围2~20m3/h



    50







    50mm,普通涡轮流量范围4~40m3/h

    65







    65mm,普通涡轮流量范围7~70m3/h

    80







    80mm,普通涡轮流量范围10~100m3/h



    100







    100mm,普通涡轮流量范围20~200m3/h



    125







    125mm,普通涡轮流量范围25~250m3/h

    150







    150mm,普通涡轮流量范围30~300m3/h



    200







    200mm,普通涡轮流量范围80~800m3/h



    A





    无标记,为非防爆型

    B





    防爆型

    精度

    等级

    A



    精度0.5级

    B



    精度1级

    涡轮

    类型

    A

    宽量程涡轮

    B

    普通涡轮

    DN4—DN40口径的传感器为螺纹连接,最大工作压力为6.3Mpa;

    DN50—DN200口径的传感器为法兰连接, 最大工作压力为2.5Mpa;

    DN4—DN10口径的传感器带有前后直管段。

    DN15以上口径的传感器我公司可配套前后直管段。

    (2)介质温度:-20~+120℃.

    (3)环境温度:-20~+55℃.

    (4)供电电源:电压:+5-24VDC, 电流:≤10mA.

    (5)传输距离:传感器至显示仪表的距离可达1000m.
