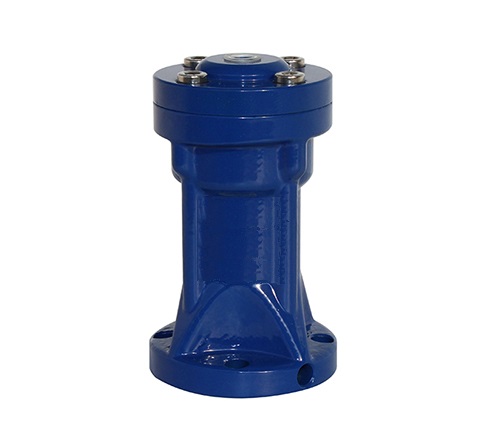

    空气锤

    空气锤
    产品名称:空气锤
    所属类别:单击式空气锤
    产品人气:1974
    更新日期:2023-12-18 11:53:35
    询价

    产品介绍

    锤头内部有一强力磁铁,在未动作前磁性锤头与着磁片紧紧相吸,当进气之空气压力大过两者吸力时,磁性锤头便与着磁片脱离,向下冲击而产生强大的冲击力量;冲击后复归弹簧会将磁性锤头复归原来位置,重新与着磁片相吸。

    产品特点

    • 单击式,每次动作产生一个冲击波。
    • 高强度铝合金硬化处理,重量轻。
    • 冲击力与冲击间隔时间可依需求调整。
    • 利用磁铁的吸着力,使锤头产生蓄压功能,提高空气锤的冲击力

    典型应用

      空气锤出力可以只针对一小范围作单一冲击,对其他设备影响最少,此种冲击不会使含水率高的原料有水份析出或混合物原料的再分离。

    常用在磅秤桶槽清洁,管路或弯头的堵塞防止,含水率高或混合原料或比重低的物料桶槽。

    1.空气压力小于两者吸附之磁力

    2.空气压力大过吸附磁力时磁性

    3.磁性锤头完成冲击后,电磁阀将内时磁性锤头与着磁片紧紧相吸,锤头瞬间脱离向下冲击内部空气排出,复归弹簧将磁性锤往上顶与着磁片相吸。



    性能参数

    一代气锤

    使用压力

    打击周期

    空气消耗

    冲击力

    相应榔头

    重量

    型号

    MPa

    次/分钟

    升/回

    牛顿。米

    KG

    SK-30

    0.3-0.7

    1-30

    0.05-0.15

    5-5-13

    1以下

    1.25

    SK-40

    0.3-0.7

    1-25

    0.55-0.35

    9.5-22

    1-1.5

    2.20

    SK-60

    0.4-0.7

    1-20

    0.30-0.55

    20-49

    1.5-3

    5.35

    SK-80

    0.4-0.7

    1-15

    0.40-1.3

    55-110

    3.0-5.5

    11.20

    SK-100

    0.4-0.7

    1-10

    0.85-1.6

    100-220

    7.5-2.2

    12.05


    一代气锤

    H

    C

    B

    A

    D

    进气

    排气

    型号

    mm

    mm

    mm

    mm

    mm

    G

    G

    SK-30

    9

    67

    82

    135

    16

    1/8

    1/8

    SK-40

    11

    75

    98

    175

    18

    1/4

    1/4

    SK-60

    15

    105

    142

    220

    20

    1/4

    1/4

    SK-80

    17

    140

    170

    275

    25

    3/8

    3/8

    SK-100

    17

    150

    195

    310

    25

    3/8

    3/8
